Komponen Kapasitor/Kondensator Pada HP
Komponen Kapasitor/Kondensator Pada HP | Ilmu Service HP - Sebuah kapasitor (awalnya dikenal sebagai kondensor atau kondensator) adalah komponen listrik dua terminal pasif digunakan untuk menyimpan energi dalam medan listrik. Bentuk- bentuk kapasitor praktis berv ariasi, tetapi semua mengandung setidaknya dua konduktor listrik dipisahkan oleh dielektrik (isolator), misalnya, salah satu konstruksi umum terdiri dari foil logam yang dipisahkan oleh sebuah lapisan tipis film isolasi. Kapasitor banyak digunakan sebagai bagian dari sirkuit listrik di banyak perangkat listrik umum tidak terkecuali pada ponsel.
1 Farad (F) = 1.000.000 mikro Farad (F)
1 mikro Farad (F) = 1.000 nano Farad (nF)
1 nano Farad (nF) = 1.000 piko Farad (pF)
Sifat kapasitor adalah dapat menerima arus listrik dan menyimpannya dalam waktu yang relatif. Adapun jenis – jenis kapasitor berdasarkan isolatornya adalah sebagai berikut :
a. Kondensator Elektrolit / ELCO (kondensator yang memiliki polaritas, kaki + dan kaki -)
b.Kondensator Keramik
c. Kondensator Mylar
d. Kondensator Mika
e. Kondensator Kertas
Penggunaan kapasitor dalam rangkaian :
Sebagai perata arus
Sebagai penyimpan arus listrik

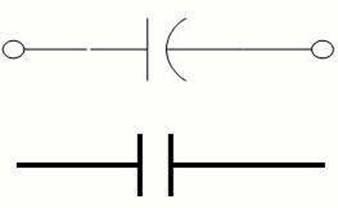

Simbol Kondensator dalam Rangkaian adalah"C" dan simbol gambarnya adalah :
Cara Membaca Elco
Misalnya dibadan ELCO tertera tulisan 10uF/16v berarti ELCO tersebut memiliki ukuran 10 mikro farad dan tegangan kerjanya maksimal 16v. Jika tegangan yang diberikan lebih besar dari tegangan kerja maka ELCO akan rusak. Sisi ELCO yang terdapat tanda panah menunjukkan kaki disisi tersebut adalah kaki negatif.
Cara Membaca Kapasitor Keramik / Mika / Mylar
Misalnya di badan kapasitor tersebut tertera tulisan 103 artinya :
Angka I : melambangkan angka
Angka II : melambangkan angka
Angka III : melambangkan jumlah nol & ukurannya dalam piko Farad.
Jadi nilai kapasitor tersebut adalah 10.000 pF = 10 nF = 0,01uF.
1) Electrolytic Capacitors
Dikenal juga sebaga Radial capacitors, Electrolytic Capacitors atau disingkat ELCO. Kapasitor radial memiliki mempunyai dua sticks yang menempel keluar dari dasar kapasitor yang biasa disebut kaki kapasitor. Dua kali ini mempunyai konfigurasi yang berbeda untuk kapasitor aksial dan biasanya kaki positip(+) lebih panjang dari pada kaki negatif (-).
Sejak kapasitor Polimer mulai digunakan maka diperlukan sebuah istilah untuk
membedakan antara teknologi yang lebih tua menggunakan elektrolit cair dan yang
lebih baru menggunakan kristal polimer. Sebuah referensi khas untuk kapasitor
dengan cairan elektrolit bisa menyebutnya electrolytics basah.
2) Polymer Capacitors
Kapasitor polimer tidak mengandung elektrolit, tetapi mempunyai fungsi yang sama dengan kapasitor elektrolit. Kapasitor elektrolit basah mengandung kertas foil antara anoda dan katoda yang direndam dengan cairan elektrolit. Kapasitor polimer menggunakan kertas yang diresapi dengan kristal semikonduktor organik. Foto di bawah ini menunjukkan Sanyo OS-CON kapasitor polimer pada server HP DL380G4 2006.
3) Ceramic Capacitors
Sebuah kapasitor keramik adalah kapasitor nilai tetap dengan bahan keramik yang bertindak sebagai dielektrik. Kapasitor ini dibangun dari dua atau lebih lapisan bolak keramik dan lapisan logam yang bertindak sebagai elektroda. Komposisi bahan keramik mendefinisikan perilaku listrik dan oleh karena itu penerapan kapasitor, yang dibagi menjadi dua kelas stabilitas:
Kelas 1 kapasitor keramik dengan stabilitas tinggi dan kerugian rendah untuk aplikasi rangkaian resonan.
Kelas 2 kapasitor keramik dengan efisiensi tinggi volumetrik untuk penyangga, by-pass dan aplikasi kopling.
4) SD Ceramic SMT Capacitors or MLCCs
Ceramic SMT Capacitors sangat kecil, caps ini biasanya warna coklat atau krem dengan bagian ujung ada logam. Jenis ini banyak ditemukan pada peralatan ponsel. Jika anda lihat sepintas, kapasitor ini mirip dengan surface mount resistor, tetapi yang membedakan adalah tulisan simbol C yang berada dekat capasitor ini, lihat gambar di bawah ini;
5) Film Capacitors
Film capacitors, plastic film capacitors, film dielectric capacitors, atau polymer film capacitors umumnya disebut saja "Film caps" sapa seperti kapasitor film daya, adalah kapasitor listrik dengan isolasi plastik film sebagai dielektrik, kadang dikombinasikan dengan kertas sebagai pembawa elektroda . Film-film dielektrik, tergantung pada kekuatan dielektrik yang diinginkan, dibuat dalam proses khusus untuk ketebalan yang sangat tipis, dan kemudian dilengkapi dengan elektroda. Elektroda kapasitor film dapat berupa metalisasi aluminium atau seng dipasang secara langsung ke permukaan film plastik, atau logam foil terpisah. Kapasitor Film, bersama dengan kapasitor keramik dan kapasitor elektrolit, adalah jenis kapasitor yang paling umum digunakan dalam peralatan elektronik, dan digunakan di banyak mikroelektronika AC dan DC dan sirkuit elektronik.
6) Tantalum SMT Capacitors
Kapasitor tantalum memiliki dielektrik Tantalum oksida yang merupakan unsur tanah jarang yang ditambang di negara berkembang. Karena kelangkaan jenis tanah ini kapasitor tantalum lebih mahal daripada electrolytics meskipun unggul tetapi memang lebih baik. Pasar tantalum menjadi sangat rentan terhadap masalah pasokan dan kekurangan dengan meningkatnya permintaan dari produsen elektronik dan karenanya mengakibatkan harga terlalu tinggi. Hal ini menyebabkan perancang beralih dan membuat desain yang digunakan untuk kapasitor tantalum dan sebagai gantinya menggunakan topi keramik dan elektrolitik. Disisi lain kapasitor keramik memiliki karakteristik unggul dari tantalum pada frekuensi tinggi.
